Installare un decoder DCC passo passo: riconoscere l'interfaccia, isolare il motore, saldare i fili, programmare le CV e risolvere i problemi più comuni.
Cos'è il DCC e perché conviene
Nel sistema analogico tradizionale è la tensione sul binario a stabilire la velocità: più volt, più veloce. Il limite è strutturale, perché il binario comanda *il tratto*, non *la locomotiva*. Due macchine appoggiate sulla stessa sezione fanno esattamente la stessa cosa, nello stesso momento.
Il DCC (Digital Command Control) ribalta il modello. Il binario porta una tensione costante, tipicamente fra 14 e 18 V in scala H0, sulla quale viaggia un segnale digitale. Ogni locomotiva ospita un piccolo computer, il decoder, che possiede un proprio indirizzo e obbedisce soltanto ai pacchetti destinati a lui. Tutti gli altri li ignora.
I vantaggi pratici sono concreti:
- Controllo indipendente. Due locomotive sullo stesso binario, una ferma in stazione e una in manovra.
- Marcia lenta reale. Il motore riceve sempre piena tensione, modulata in PWM: si muove a passo d'uomo senza gli strappi tipici della bassa tensione analogica.
- Luci e funzioni sempre attive, anche a macchina ferma.
- Cablaggio del plastico semplificato. Non servono più sezionamenti elettrici per governare i movimenti.
Se non hai ancora deciso su quale scala investire, leggi prima Scala N, H0 o G? Come Scegliere la Scala Giusta — /guide/scegliere-la-scala-giusta: il tipo di interfaccia che troverai dentro la locomotiva dipende molto dalla scala e dall'anno di produzione del modello.

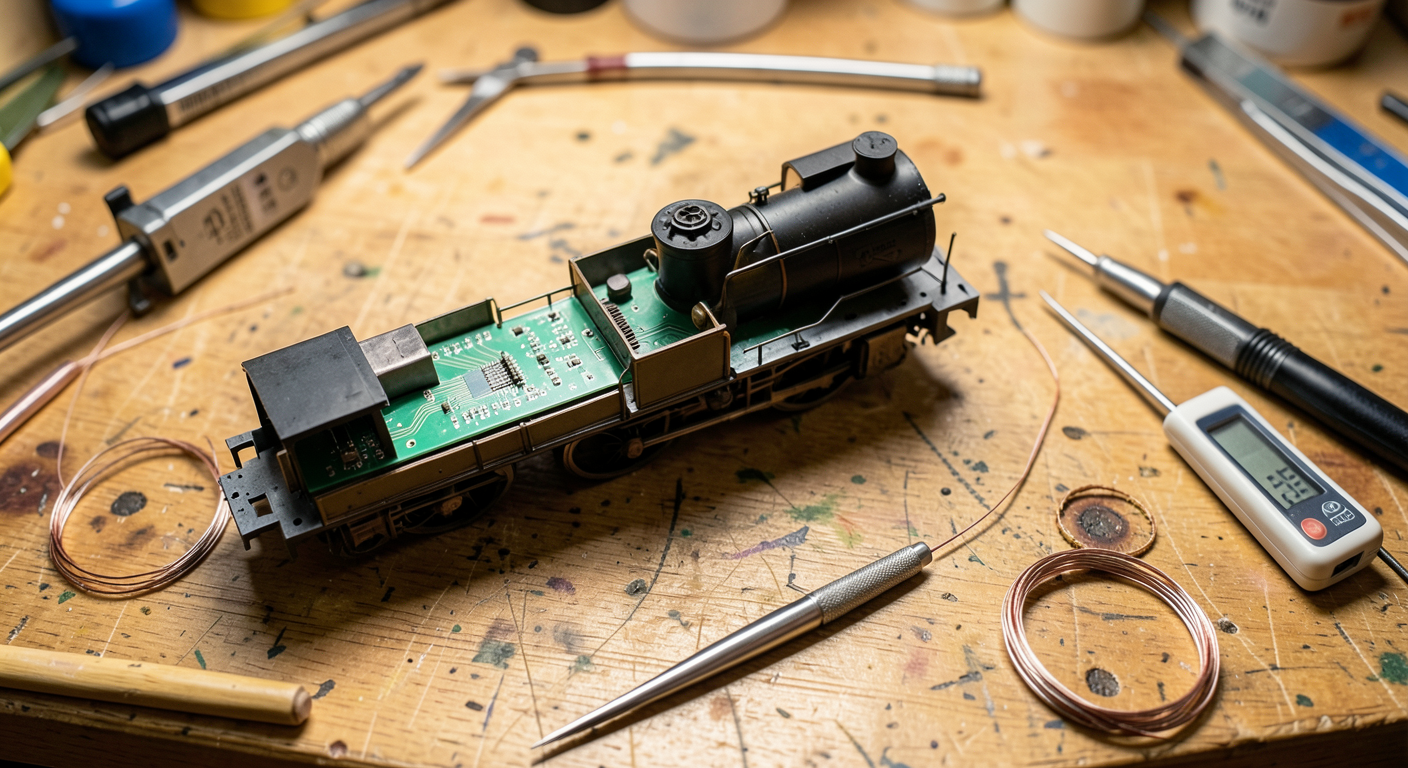

Cosa ti serve
Indispensabile
- Un decoder DCC adatto all'interfaccia del modello e alla corrente assorbita dal motore
- Una centrale DCC dotata di uscita per binario di programmazione
- Un binario di prova isolato dal resto del plastico
- Un multimetro, per le prove di continuità e di isolamento
Se il modello va cablato a saldare
- Saldatore di precisione da 15-25 W con punta fine, regolato attorno ai 330 gradi
- Stagno sottile da 0,5 mm con anima disossidante
- Nastro Kapton e guaina termorestringente
- Pinzette antistatiche e treccia dissaldante
Un decoder molto diffuso è il Lenz Gold mini+ (art. 10411-01): misura 11,0 x 9,0 x 2,6 mm, eroga 0,5 A continui con picchi a 0,8 A, monta interfaccia NEM 651 ed è predisposto per RailCom.
> Misura l'assorbimento del motore prima di comprare il decoder. Con il multimetro in serie, a rotore bloccato: se la corrente supera quella continua dichiarata dal decoder, nel migliore dei casi interviene la protezione termica, nel peggiore lo stadio finale si danneggia. I vecchi motori a tre poli superano tranquillamente 1 A.
Passo 1 - Identifica l'interfaccia
Smonta il mantello, di norma svitandolo dal telaio oppure allargando con delicatezza le fiancate, e cerca il connettore sul circuito stampato.
| Standard | Poli | Passo | Note |
|---|---|---|---|
| NEM 651 | 6 | 1,27 mm | Compatto, molto diffuso in N e TT |
| NEM 652 | 8 | 2,54 mm | Il più comune in H0 |
| NEM 658 (PluX) | 8/12/16/22 | 1,27 mm | Scalabile, con chiave anti-inversione |
| NEM 660 (21MTC) | 21 | - | Introdotto nel 2005 |
| NEM 662 (Next18) | 18 | - | Standard moderno per N e TT |
Attenzione a un equivoco che circola parecchio, anche in rete e nelle schede di vendita: il NEM 651 è a sei poli, non a otto. Quello a otto poli è il NEM 652. Confonderli significa comprare il decoder sbagliato e scoprirlo a locomotiva già aperta.

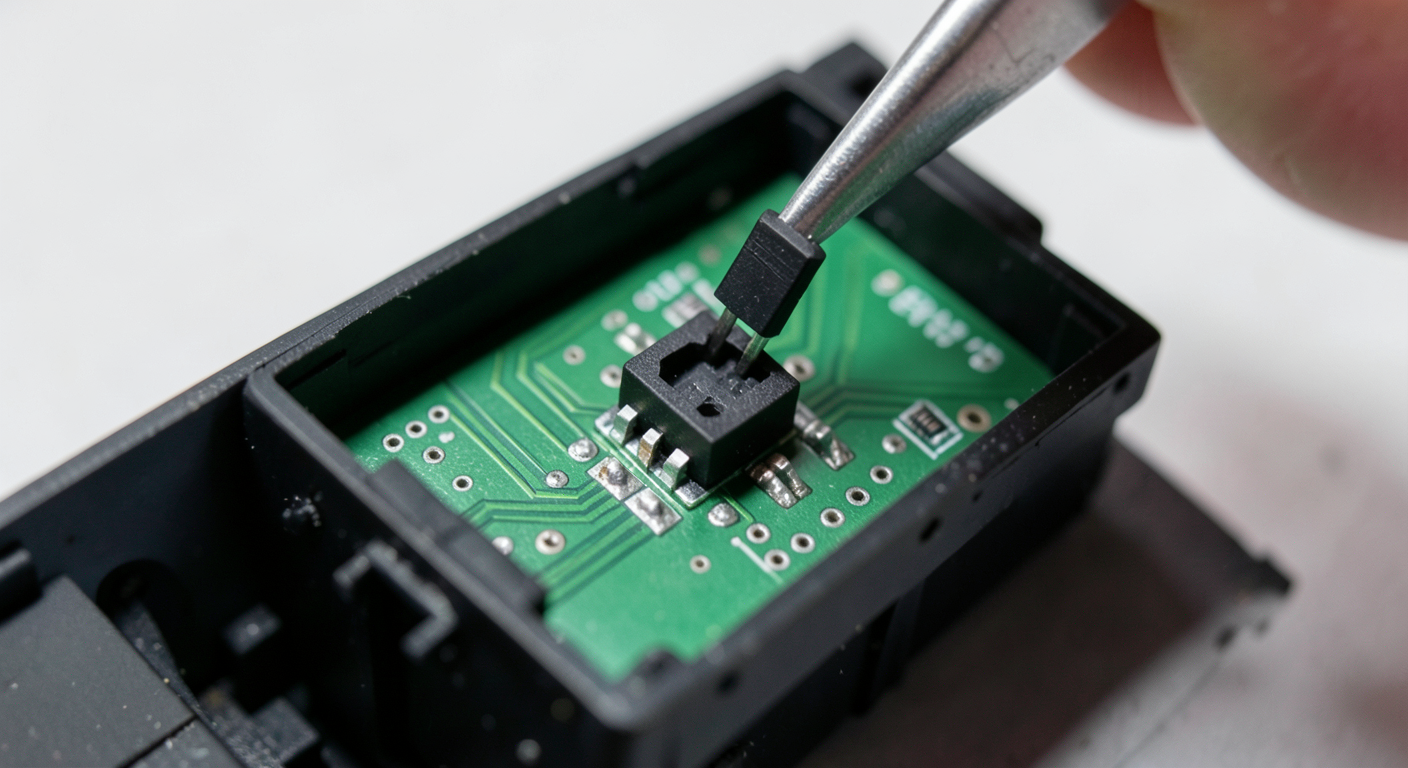

Se il connettore che trovi è occupato da un ponticello nero, il modello è predisposto per il digitale: quel ponticello cortocircuita i contatti per far funzionare la macchina in analogico, e va tolto.
Estrailo tirando dritto, senza fare leva di lato: i piedini si piegano con pochissima forza. Conservalo in una bustina, perché serve il giorno in cui vorrai riportare la macchina in analogico.
Il decoder entra in un verso solo. Sul NEM 652 il polo 1 è marcato sia sul decoder sia sullo zoccolo: inserirlo ruotato di 180 gradi porta la tensione di rotaia direttamente sulle uscite motore.
Passo 2 - Cablaggio a saldare
Sulle locomotive prive di connettore il decoder si collega filo per filo. I colori sono normati e valgono per tutti i costruttori:
| Colore | Funzione |
|---|---|
| Rosso | Presa di corrente, rotaia destra |
| Nero | Presa di corrente, rotaia sinistra |
| Arancio | Motore, morsetto 1 |
| Grigio | Motore, morsetto 2 |
| Bianco | Luce anteriore |
| Giallo | Luce posteriore |
| Blu | Comune positivo per le luci |

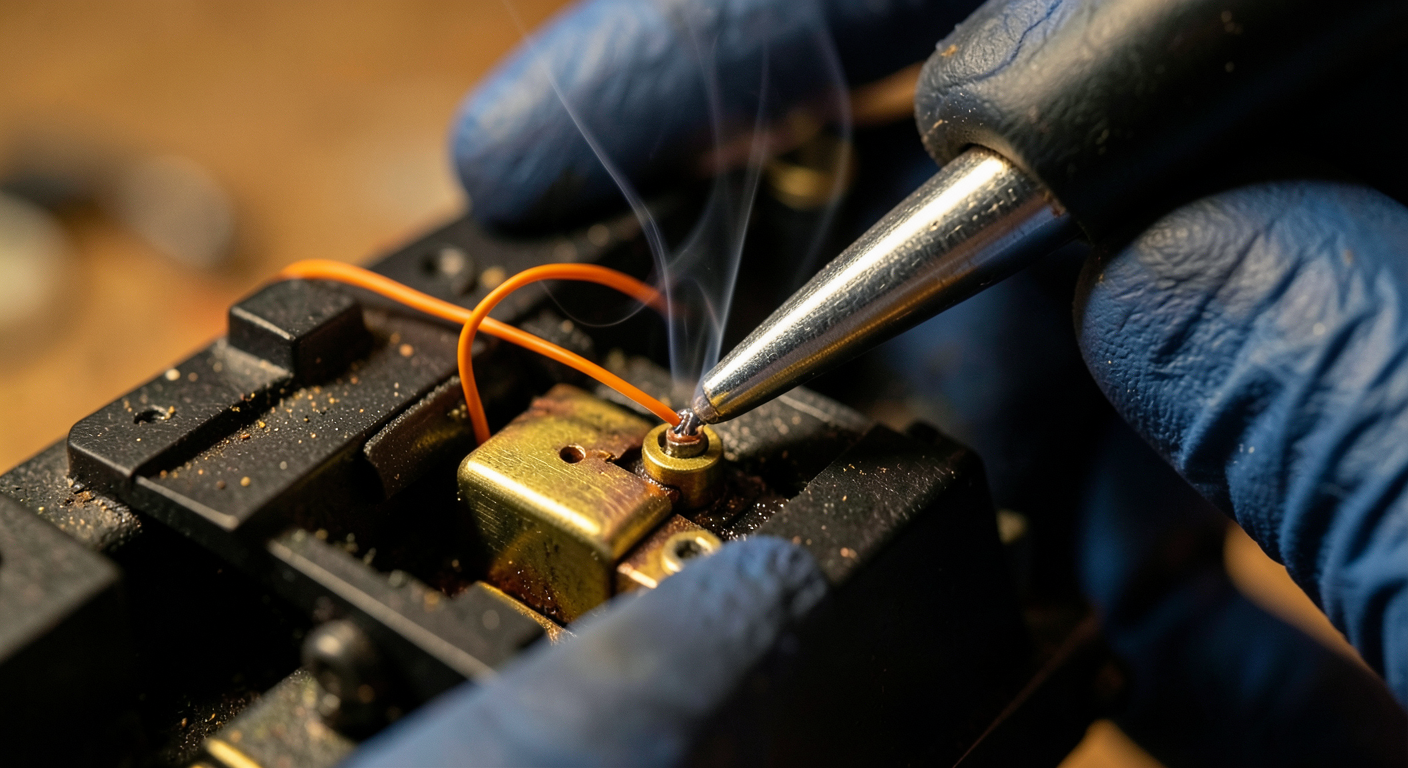

La tecnica corretta: stagna separatamente prima il filo e poi il morsetto, quindi unisci i due con un tocco breve. Un contatto prolungato scioglie i supporti in plastica delle spazzole, e a quel punto il motore è da sostituire.
L'isolamento del motore: il punto in cui si bruciano i decoder
Questo è l'errore più costoso dell'intera procedura, e riguarda quasi tutte le locomotive costruite prima degli anni Duemila.
Nei modelli analogici un morsetto del motore è spesso collegato direttamente al telaio metallico, che a sua volta raccoglie corrente da una rotaia. In analogico funziona benissimo, ed è anzi una semplificazione elegante. In digitale manda la tensione di rotaia dritta sullo stadio finale del decoder e lo distrugge alla prima accensione.
Prima di collegare l'arancio e il grigio, entrambi i morsetti del motore devono risultare completamente flottanti. Verifica con il multimetro in modalità continuità: fra ciascun morsetto e il telaio, e fra ciascun morsetto e ogni ruota, lo strumento non deve suonare. Se suona, individua il collegamento, di solito una linguetta a molla o una vite di massa, e interrompilo isolandolo con Kapton oppure sostituendolo con un ponticello isolato.
Approfitta dell'occasione per rimuovere condensatori e induttanze antidisturbo montati sul motore: interferiscono con la regolazione PWM e falsano la lettura del carico.

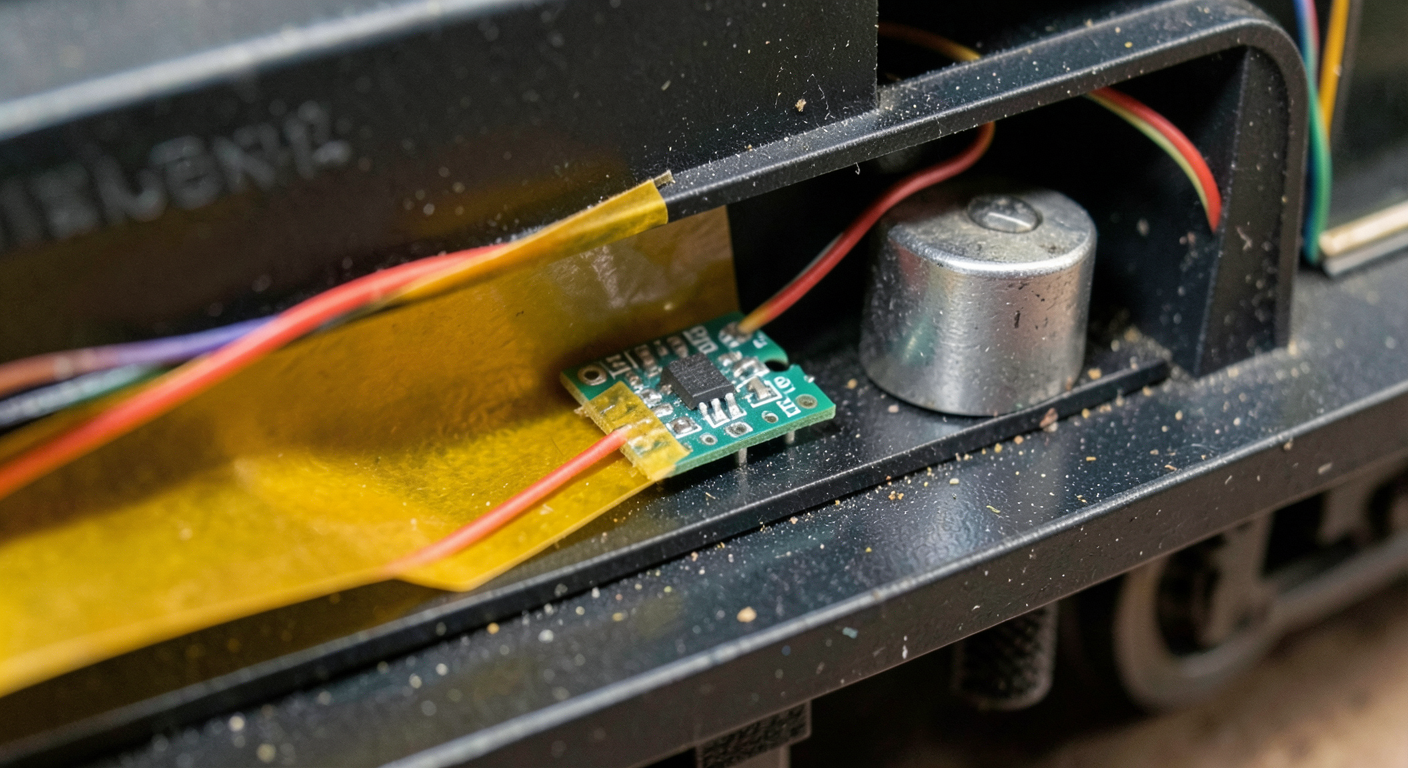

Passo 3 - Posiziona e isola il decoder
Quattro regole di montaggio:
- Mai a contatto diretto con il metallo. Interponi sempre Kapton o biadesivo isolante fra decoder, telaio e zavorre.
- Lontano dal motore, che scalda e irradia disturbo elettromagnetico.
- Cavi corti ma non in tensione. Accorcia l'eccesso invece di arrotolarlo in matassa vicino al motore.
- Prova a richiudere il mantello a vuoto, prima di dare corrente. Un filo pizzicato fra mantello e telaio è un cortocircuito.

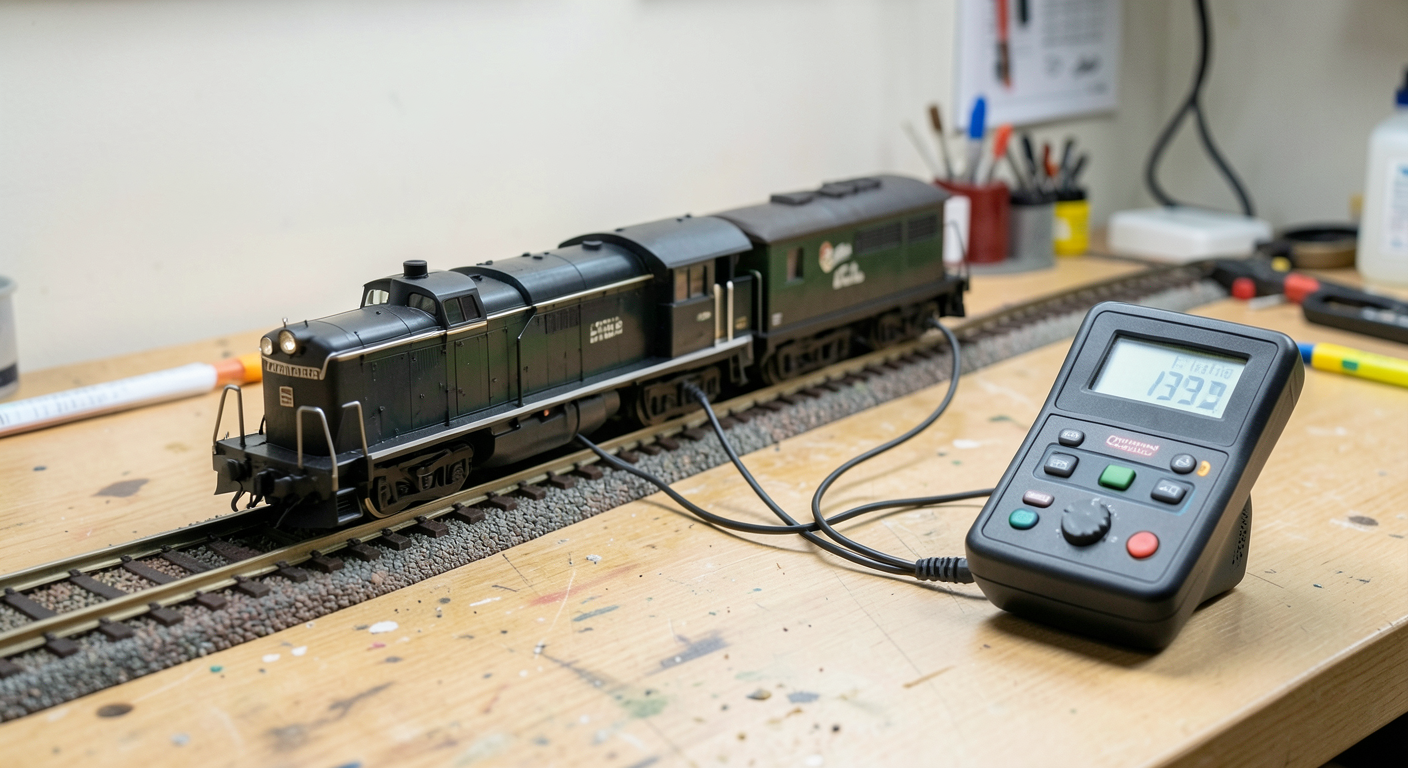

Passo 4 - Prima accensione e programmazione
Usa sempre il binario di programmazione, mai il plastico: quell'uscita è a corrente limitata e, se hai sbagliato un collegamento, interrompe invece di bruciare.
La sequenza consigliata:
1. Leggi la CV 1. Se la centrale restituisce un valore, di norma 3 che è l'indirizzo di fabbrica, il decoder sta comunicando: il cablaggio è corretto.
2. Assegna l'indirizzo. CV 1 per gli indirizzi brevi, da 1 a 127. Per gli indirizzi lunghi si usano CV 17 e CV 18, e va attivato il bit 5 della CV 29.
3. Prova la marcia al primo scatto del regolatore, in entrambe le direzioni.
4. Controlla il senso di marcia. Se risulta invertito, intervieni sul bit 0 della CV 29 anziché riscambiare i fili.
5. Calibra la partenza. CV 2 per la velocità minima, CV 3 e CV 4 per accelerazione e decelerazione, CV 5 per la velocità massima.
> Se qualcosa va storto in modo inspiegabile, la CV 8 riporta il decoder ai valori di fabbrica e ti restituisce una base nota da cui ripartire. Sui decoder Lenz il valore da scrivere è 33.
Se hai in programma di aggiungere fanali o illuminazione interna, il dimensionamento delle resistenze è trattato in Illuminazione a LED: Calcolo delle Resistenze e Cablaggio al Decoder — /guide/illuminazione-led-calcolo-resistenze.
Errori comuni
La centrale segnala corto appena appoggio la locomotiva. Decoder a contatto con parti metalliche, filo pizzicato dal mantello, oppure motore non isolato. Riapri e ripeti la prova di continuità.
Il decoder non viene letto sul binario di programmazione. Alcuni decoder con condensatore di mantenimento assorbono troppo poco per generare l'impulso di risposta. Serve un modulo booster di programmazione, oppure si programma sul binario principale.
La locomotiva va solo in una direzione, o le luci sono invertite. Bit 0 della CV 29 per il senso di marcia; scambio fra bianco e giallo per le luci.
Marcia a scatti alle basse velocità. Prima di tutto ruote e prese di corrente sporche: vedi Manutenzione Preventiva del Motore — /guide/manutenzione-motore-locomotiva. Se il difetto resta, alza la CV 2 a piccoli passi.
Il decoder scalda in modo anomalo. Il motore assorbe più della corrente nominale. Misura: se sfora, sostituisci il motore oppure passa a un decoder più capiente.
Funziona in analogico ma non in digitale. Ponticello non rimosso, oppure decoder inserito ruotato di 180 gradi.
