Collegare un LED a un'uscita del decoder senza resistenza significa bruciarlo in pochi millisecondi. Ecco come calcolare il valore giusto, cablare le uscite funzione e dosare la luce in modo realistico.
Perché la resistenza non è opzionale
Un LED non è una lampadina: non ha una resistenza interna significativa. Superata la tensione di soglia (Vf) la corrente sale in modo quasi verticale e la giunzione si distrugge. Il filo blu del decoder — il comune positivo — porta la tensione di binario raddrizzata: 14-16 V in H0, circa 12 V in N. Un LED bianco da 3,1 V collegato direttamente su 16 V vede una corrente limitata solo dalla resistenza dei fili: centinaia di mA contro i 20 mA nominali.
Vale anche per i decoder con dimmer via CV: quella regolazione è un PWM sul valore pieno di V+, quindi abbassa la luminosità media ma non la corrente di picco. La resistenza serve comunque.
Il calcolo
La formula
R = (V+ − Vf) / I
- V+ = tensione sul filo blu (comune positivo)
- Vf = caduta diretta del LED (circa 3,1 V per bianco e bianco caldo, 2,0 V per il rosso)
- I = corrente desiderata, espressa in ampere
Se non puoi misurare V+ con il multimetro, calcola con 16 V in H0 e 12 V in N: sovrastimare la tensione produce una resistenza più alta, cioè un LED più fioco ma mai bruciato.
Valori pronti (LED bianco caldo, Vf 3,1 V)
| Corrente | Resa | V+ = 16 V (H0) | V+ = 12 V (N) |
|---|---|---|---|
| 2 mA | luci di coda, cabina di guida | 6,8 kΩ | 4,7 kΩ |
| 3 mA | fari, il caso più comune | 4,7 kΩ | 3,3 kΩ |
| 5 mA | fari potenti, diesel moderni | 2,7 kΩ | 1,8 kΩ |
| 10 mA | solo dove serve molta luce | 1,5 kΩ | 1,0 kΩ |
Valori arrotondati per eccesso alla serie E12. I 20 mA nominali del LED non si usano quasi mai: in H0 producono un faro da stadio, fuori scala e antiestetico.
Che potenza deve avere la resistenza
P = I² × R. A 3 mA su 4,7 kΩ dissipi 42 mW; a 10 mA su 1,5 kΩ arrivi a 150 mW. Una resistenza da 1/4 W copre con margine tutti i casi della tabella. Le SMD 0805 da 1/8 W vanno bene fino a circa 5 mA.
I fili del decoder: lo standard NMRA S-9.1.1
| Colore | Funzione |
|---|---|
| Rosso | Presa di corrente, rotaia destra |
| Nero | Presa di corrente, rotaia sinistra |
| Arancione | Motore, morsetto 1 |
| Grigio | Motore, morsetto 2 |
| **Blu** | **Comune positivo funzioni (V+)** |
| Bianco | F0 avanti — fari anteriori |
| Giallo | F0 indietro — fari posteriori |
| Verde | AUX1 (F1) |
| Viola | AUX2 (F2) |

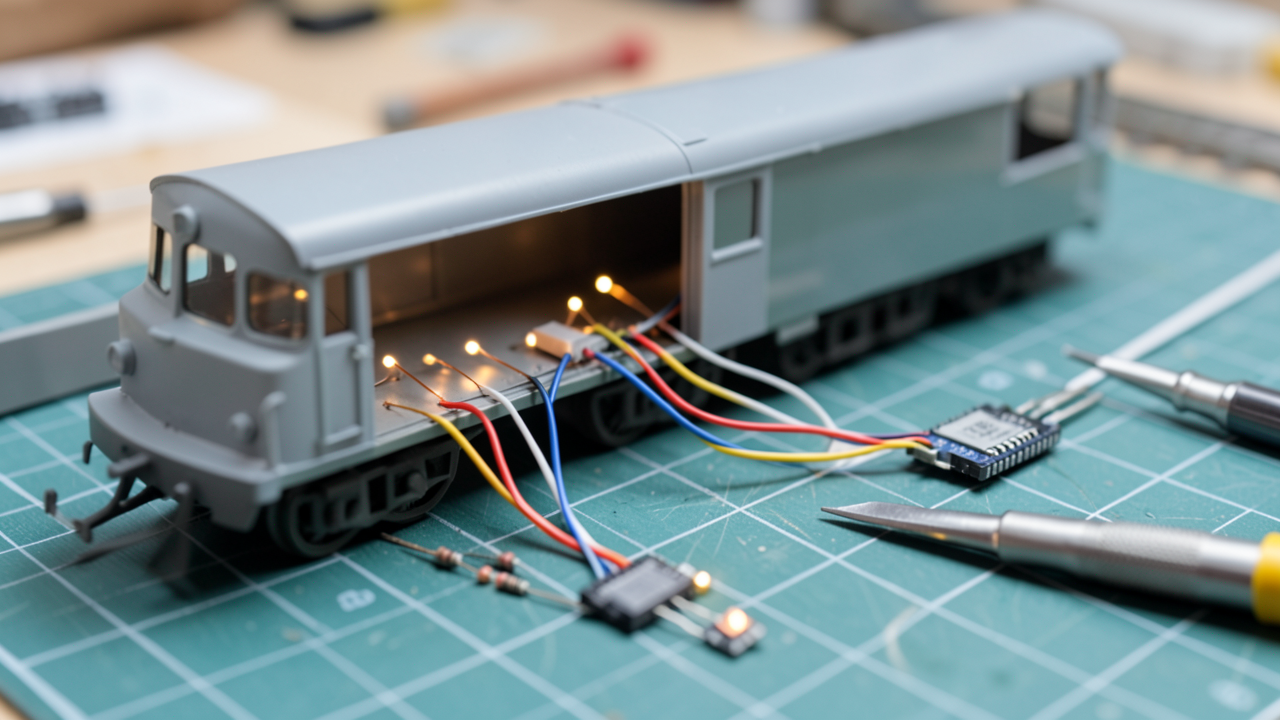

Come si collega
Le uscite funzione commutano verso massa (open drain): il positivo è sempre il filo blu, il filo colorato dell'uscita è il negativo.
- Anodo del LED (reoforo lungo) → filo blu
- Catodo del LED (reoforo corto, lato smussato) → resistenza → filo bianco / giallo / verde
La resistenza può stare su uno qualsiasi dei due rami: è in serie, la posizione non cambia il calcolo. Conviene metterla sul lato uscita, dove di solito c'è più spazio.
Attenzione al budget di corrente: le uscite di un decoder di fascia media reggono 100-250 mA complessivi. Fari, luci di coda e illuminazione interna vanno sommati.
Scegliere il LED
Dimensioni SMD
| Sigla | Misure | Uso tipico |
|---|---|---|
| 0402 | 1,0 × 0,5 mm | fari in scala N, cabine in H0 |
| 0603 | 1,6 × 0,8 mm | fari in H0, il formato più versatile |
| 0805 | 2,0 × 1,25 mm | illuminazione interna carrozze H0 |
Temperatura colore
- 2200-2400 K — illuminazione a incandescenza d'epoca, carrozze anni '50-'60
- 2700-3000 K (bianco caldo) — materiale rotabile fino agli anni '80-'90
- 4000-5000 K (bianco neutro) — convogli moderni a LED, dal 2000 in poi
Un bianco freddo da 6000 K su una carrozza degli anni '60 è l'errore che tradisce più in fretta un modello altrimenti curato.
Illuminare le carrozze senza decoder
Il segnale DCC sul binario è un'onda quadra bipolare: la polarità si inverte di continuo. Senza raddrizzatore il LED lampeggia e lavora in inversa. Lo schema minimo:
1. Ponte di diodi — 4 × 1N4148 per correnti sotto i 150 mA, oppure un modulo DB107.
2. Resistenza di limitazione dello spunto, circa 100 Ω, in serie all'uscita raddrizzata.
3. Condensatore elettrolitico 220 µF / 25 V in parallelo: è l'elemento che elimina lo sfarfallio su scambi e tratti sporchi. Rispetta la polarità.
4. Stringa di LED con la propria resistenza, calcolata come sopra.
Portando il condensatore a 470-1000 µF la luce resta accesa più a lungo sui tratti senza contatto, ma cresce la corrente di spunto all'accensione: la resistenza da 100 Ω serve esattamente a contenerla.
Errori comuni
- LED senza resistenza: distrutto in millisecondi, spesso portandosi dietro l'uscita del decoder.
- Calcolo sui 20 mA nominali: tecnicamente corretto, esteticamente sbagliato. In H0 si lavora fra 2 e 5 mA.
- Polarità invertita: il LED semplicemente non si accende, ma oltre i 5 V inversi si danneggia. In carrozza, senza raddrizzatore, metti sempre un diodo in antiparallelo.
- Saldatura troppo lunga sui pad SMD: massimo 2-3 secondi a 300-320 °C. Oltre, la giunzione si degrada e il LED muore dopo qualche ora di esercizio.
- Filo smaltato non spellato: lo smalto è isolante, va rimosso a caldo con una goccia di stagno o raschiato prima di saldare.
- Decoder o resistenze a contatto con il telaio metallico: isola sempre con nastro Kapton.
